一、概述
ZWX型軸承油位信號器用于測量水電站推力軸承,導軸承油槽內油面的位置,并能實現當油面上升或下降到極限位置時發出報警信號。該信號器由接線盒、磁控開關及不銹鋼磁性浮子等組成。磁浮子隨著油面的變化而上升或下降，磁浮子磁力將使玻璃管內的濕簧繼電器接點接通，使電站的高油位或低油位信號繼電器動作，發出警報。
二、技術參數
1）、油位信號器底面到最低油位高度至少100mm，出廠時按此定低油位信號；
2）、允許通過最高交流電壓220V，最大電流1A；
3）、產品為立式安裝，環境溫度小于55℃；
4）、呼吸孔不能堵死，保證信號器內外通氣，使其內外氣壓相同；
5）、本產品磁控開關為常開狀態，開關個數及測量范圍可以按客戶要求定制；
三、外形尺寸
|
型 號 |
D |
H |
聯接方式G |
H1 |
|
ZWX-2/150 |
ф70 |
220 |
G3/4 |
305 |
|
ZWX-2/200 |
ф70 |
270 |
G3/4 |
355 |
|
ZWX-2/250 |
ф70 |
320 |
G3/4 |
405 |
|
ZWX-2/300 |
ф70 |
370 |
G3/4 |
455 |
四、型號說明

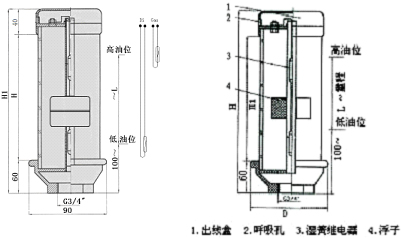

五、示意圖
|
