一、特 點
1）、ZKF型真空破壞閥作用于水輪機的后端，當真空度達到本閥的設定值范圍時，閥門開始開啟，向管內補氣。
2）、本閥閥門采用不銹鋼纖焊技術，以保證良好密封效果。
3）、出廠時，按閥門開始開啟真空度調整好，（特殊要求時請注明。）

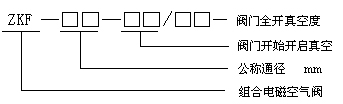

二、型號說明
三、安裝過程(見外形及安裝圖)
用螺絲刀旋開序號5的兩個緊定螺釘，拆開序號1護罩，按開啟真空度要求，固定序號4軸，松開序號2螺母，調整好擋塊，調完畢并緊定序號2螺母，蓋上序號1護罩，鎖緊序號5的兩個緊定螺釘。彈簧作用力在真空為5-10KPa時即能打開，當真空值超過20-30KPa時閥門全開，當閥門下部有水，靠水的浮力自動關閉。
四、外型及安裝尺寸
|
型 號 |
DN |
D1 |
D2 |
n-фd |
H1 |
H |
|
ZKF50-10/30 |
50 |
125 |
165 |
4-ф14 |
14 |
200 |
|
ZKF65-10/30 |
100 |
145 |
185 |
4-ф14 |
14 |
213 |
|
ZKF100-10/30 |
100 |
180 |
205 |
8-ф14 |
14 |
213 |
|
ZKF150-9/28 |
150 |
240 |
275 |
8-ф18 |
18 |
308 |
|
ZKF200-8/26 |
200 |
310 |
350 |
8-ф18 |
20 |
360 |
|
ZKF300-8/26 |
300 |
400 |
445 |
12-ф22 |
20 |
360 |
|
ZKF400-5/20 |
400 |
515 |
565 |
16-ф26 |
20 |
600 | |
