一、概述
TDSB-484ZL系列壓阻式智能數顯壓力變送器、控制器是集壓力測量、顯示、控制于一體的多功能產品。該產品為全電子數字技術。結構，前端采用帶隔離膜充油芯體的壓阻式壓力傳感器，輸出信號由高精度、低溫漂和高可靠性的放大電路轉換為標準信號。它使用方便，參數在儀表盤面設定，廣泛應用于電力、自來水、水處理、石油、化工、冶金等行業，對流體介質的壓力進行監控，是指針電接點壓力表的理想替代產品。
在進行壓力控制時，為防止在臨界點繼電器抖動誤操作，電路中進行了特殊處理，提高了產品的可靠性。產品的每一個控制輸出接點都有一常開觸點和一個常閉觸點及一個報警指示燈。我們可根據用戶要求，生產單點控制、雙點控制或多點控制的產品。也能提供4~20mA、0~10mA、0~5V、1~5V等多種輸出方式。
二、主要性能技術指標
1、壓力范圍：-0.1~0~0~60MPa
2、電源電壓：220V AC、220V DC或15~30V DC（無特殊說明按220V AC供電）
3、輸出信號：4~20mA、0~l0mA、0~20mA、1~5V DC、0~10V DC
4、環境條件：
使用溫度：-l0 ℃~60℃(介質溫度為-10℃~80℃)
相對濕度：0～80％；存 儲：-40℃~125℃
5、輸出信號精度：≤±0.5%/年FS ±1個字(線性+重復性+遲滯)
6、五限控制、每個控制方式可以自行按需設置（上限或下限），位控制精度: ≤±1個字
7、最大壓力：1.5倍滿量程壓力；最大功耗: ≤5W
8、繼電器負載能力：240V/3A(AC) 30V/5A(DC) 繼電器觸點壽命:>100000次
9、主屏顯示字符高：0.8英寸LED紅色，下屏顯示字符高：0.56英寸LED紅色

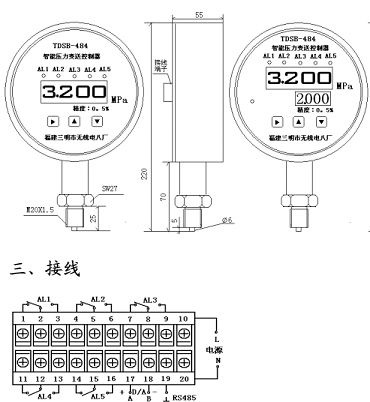

現場安裝示意圖
1、工作電源：接端子（10）、（20）
2、RS485：A接端子（17）、B接端子（18）大地接端子（19）
3、4~20mA輸出：正極接端子（17）、負極接端子（18）
四、TDSB-484ZL型變送器型號及規格代號表
|
TDSB-484ZL |
智能壓力變送器 |
|
|
|
代號 |
測量范圍 |
|
（0-X） |
0~XMPa |
|
|
|
代號 |
輸出信號 |
|
E |
4~20mA DC |
Q |
0~10mA DC |
|
F |
1~5V DC |
U |
0~20mA DC |
|
J |
0~5V DC |
R |
RS485 |
|
|
|
代號 |
結構材料 |
|
隔離膜片 |
接口 |
殼體 |
電子殼體 |
|
22 |
316L不銹鋼 |
不銹鋼 |
不銹鋼 |
鋁合金 |
|
25 |
鉭 |
不銹鋼 |
不銹鋼 |
|
35 |
鉭 |
哈氏合金 |
不銹鋼 |
|
|
|
代號 |
附加功能 |
|
M3 |
4位LED數顯 |
|
P |
齊平膜片(接口為G1/2) |
|
I |
本安防爆型iaIICT6 |
|
C1 |
M20X1.5外螺紋 |
C5 |
M12X1外螺紋 |
|
C3 |
G1/2外螺紋 |
S |
密封參考?jí)毫π?/SPAN> |
|
G |
表壓型 |
j |
徑向安裝 |
|
A |
絕壓型 |
z |
軸向安裝 |
|
|
|
代號 |
報警路數 |
|
|
|
1 |
分別由1、2、3、4、5填寫 |
|
|
|
|
|
TDSB-484ZL - （0-0.6） R 22 M3C1jG 3 例 |
例：TDSB-484ZL智能壓力變送器，量程0~0.6MPa，RS485通訊接口，隔離膜片、接口、殼體都為不銹鋼，4位LED數顯，M20X1.5外螺紋壓力，徑向安裝，表壓型，3路報警。 |
