一、概述

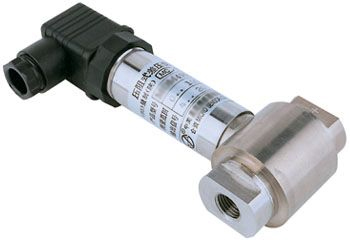

TDSB-490型壓阻式差壓變送器是一種不銹鋼波紋膜片隔離保護的充油式差壓測量?jī)x表。該變送器選用經過可靠性和穩定性試驗的OEM差壓傳感器和高性能專用放大電路裝入不銹鋼殼體組成。變送器范圍內進行了零點和滿度溫度補償。
TDSB-490型差壓變送器的敏感元件是一個固態壓阻敏感芯片，在芯片和兩個波紋膜片之間充有硅油。被測差壓作用到兩端波紋膜片上，通過硅油把差壓傳遞到敏感芯片上。敏感芯片通過導線與專用放大電路相連接。它利用半導體硅材料的壓阻效應，實現差壓與電信號的轉換。由于敏感芯片上的惠斯登電橋輸出的電信號與差壓有著良好的線性關系，所以可以實現對被測差壓的準確測量。
供電電源及輸出信號
TDSB-490型差壓變送器采用24V直流電源供電，可在15~3 0V范圍內可靠工作。標準的輸出信號為二線4~20mADC或三線1~5VDC。電氣連接方法為接插件式或電纜式供用戶選擇。
殼體設計
TDSB-490型差壓變送器殼體設計全部采用不銹鋼1Crl 8Ni9Ti材料，激光焊接全密封結構，保證了變送器長期可靠地工作和對各種腐蝕性介質的相容性。兩端壓力接口為G1／4內螺紋，采用密封墊連接非常方便可靠。
變送器的專用放大電路安裝在變送器上部的不銹鋼電子殼體里，并與接插件或外接電纜密封連接。外殼防護等級按插件式和電纜式均為IP65。
靜壓(過程工作壓力)
TDSB-490型差壓變送器的設計最大靜壓(過程工作壓力)為20MPa。
安裝使用
TDSB-490型差壓變送器可以直接安裝在測量點上或由引壓管連接。安裝位置應使兩端壓力接口處于水平線上。為保護變送器正常工作和方便安裝，變送器與被測點安裝三閥組是必須的。
進行壓力連接的G1／4外螺紋不允許超過1 2mm長度，建議采用密封墊密封連接。進行電氣連接時，一定要認準各電氣端子的定義，以免發生接線錯誤。插入接插件時，請看清楚定位標記對準后再插入。
二、性能參數
|
|
最小值 |
典型值 |
最大值 |
單位 |
|
精度（L+H+R） |
|
|
|
非線性+遲滯 +重復性 |
|
0~100kPa |
|
±0.3 |
±0.5 |
滿量程的％ |
|
200~2000kPa |
±0.1 |
±0.3 |
±0.5 |
滿量程的％ |
|
零點溫度誤差 |
|
|
0~100kPa |
|
±0.75 |
±1.25 |
滿量程的％，參比25℃ |
|
200~2000kPa |
|
±0.75 |
±0.75 |
滿量程的％，參比25℃ |
|
滿量程溫度誤差 |
|
|
0~100kPa |
|
±0.75 |
±1.25 |
滿量程的％，參比25℃ |
|
200~2000kPa |
|
±0.75 |
±0.75 |
滿量程的％，參比25℃ |
|
靜壓影響 |
|
±0.05 |
|
滿量程的％，每100kPa |
|
補償溫度范圍 |
|
0－50 |
|
℃ |
|
工作溫度范圍 |
|
-10－80 |
|
℃ |
|
儲存溫度范圍 |
|
-40－120 |
|
℃ |
|
長期穩定性 |
|
|
≤2000kPa |
|
±0.55 |
|
滿量程的％ |
|
≤2000kPa |
|
±0.2 |
|
滿量程的％ |
1、電氣性能
供電電源：兩線：15~30V DC
三線：15~28V DC
輸出信號：兩線：4~20mA DC
三線：0/1~5V DC

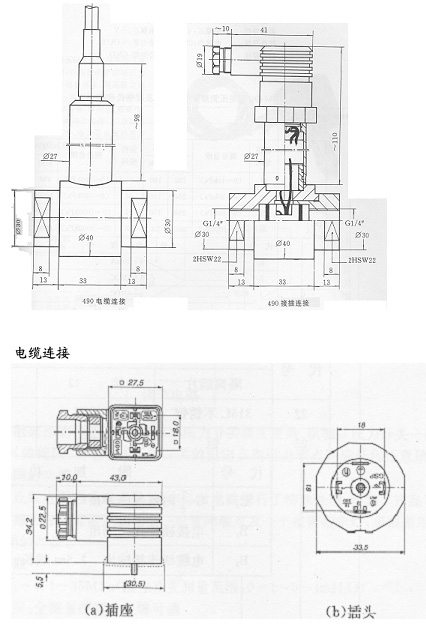

電氣連接：進口防爆接插件或7.2mm七芯電纜
響應時間(10%~90％)：≤1毫秒
絕緣電阻：100MΩ,，50VDC
2、結構性能
靜 壓：最大20MPa
波紋膜片：不銹鋼316L
殼 體：不銹鋼1Crl8Ni9Ti
0型密封圈：丁腈橡校
灌注液體：硅油
壓力連接：G1／4內螺紋
3、環境條件
振動影響：在3gRMS，
30～2000Hz振動后變化≤l％
沖 擊：在100g，10毫秒沖擊后變化≤1％
壽 命：l×108壓力循環
介 質：與結構材料相適應的液體或氣體
4、基準條件
介質溫度：25±2℃
環境溫度：25±2℃
振 動：0.1G(1m/s/s)max
相對濕度：60％~70％
大氣壓力：86~106kPa
電源電壓：24V DC±1V , ;DC
|
插腳 |
二線 |
三線 |
|
1
2
3 |
電源正:+V
電源負:0V
空 |
電源正:+V
公共端:GND
輸出正:+OUT |
導 線 二 線 三 線
黑色導線 電源正：+V 電源正：+V
紅色導線 電源負：0V 輸出正：OUT
白色導線 空 公共端：GND
|
