一、概述
為解決水電站數據采集點與監測點距離過長，使用有線數據傳輸成本過高，維護麻煩的難題，我廠特開發TDS-G2000電腦、手機無線傳輸裝置，通過GPRS無線網絡替代有線傳輸，真正做到了低成本，易維護。并且有IP和SMS兩種數據傳輸方式。IP方式：就是將數據從儀表發送到電腦上；SMS方式：就是將數據通過短信方式，發送到手機上。
GPRS是通用分組無線業務(General Packet Radio Service)的英文簡稱，是在現有GSM系統上發展出來的一種新的承載業務，目的是為GSM用戶提供分組形式的數據業務。
我廠的GPRS系統具有以下特點：
1、和帶有RS485通訊接口的智能儀表配套使用，
如：水位儀（TDS-34000）、功率表(TDS-38900)、
電壓監測儀(DJT-100)等組成一套系統
2、可選擇發送短信（SMS）和發送電腦（IP）方式；
3、低成本，減少了長距離數據傳輸?shù)木�路布設；
4、信號覆蓋廣，只要有手機信號覆蓋的區域，都能實現數據傳輸；
5、低功耗，GPRS模塊具有低功耗的特點；
6、如果用發送至電腦的方式，配合我廠的上位機程序，可實現數據的監控，并可實現數據的自動存儲，方便日后查詢。
二、主要技術指標
1、供電電壓：220AC
2、功耗(外供電壓值：12V/1A)
l 不拔號空閑狀態電流 40(±10)mA
l 拔號過程狀態電流 80(±20)mA
l 無收發數據空閑狀態電流 45(±10)mA
l 收發數據狀態電流 80(±20)Ma
3、尺寸：83.5x47x16 (不包括天線和安裝件)
4、重量：約200g
5、工作環境溫度：-30~+70ºC
6、儲存溫度：-40~+85ºC
7、相對濕度：95%(無凝結)
8、可選用自動發送和主從方式發送兩種數據傳輸方式：（兩種方式可定制化）
1）自動發送：儀表的數據，如水位儀測量到的水位，將定時自動發送到電腦或者通過短信發送到手機上，時間間隔可以自由設定，時間間隔可以設置為1分鐘—100小時，如果是發送到電腦，且為實時數據，建議可設置為15分鐘，這樣采用流量包月套餐的話，最低費用為每月50m流量包月一個月6元；如果發送到手機上，建議可設置為1小時，一天的費用將為24條短信費用，一個月的費用如果使用短信1000條/10元套餐，每月費用為10元；
2）主從式
通過上位機下發指令，儀表將通過GPRS返回相應的數據。同原來的modbus協議一致，只是減少了線路的布設，而用無線方式傳輸數據。
三、參數設置
短信發送方式：1、須告知接收數據的手機號碼，數據將以短信形式發送到該號碼；
2、短信發送頻率在儀表的PS=1996時設置；
電腦發送方式：1、須告知接收數據的電腦的IP地址；
2、配合我廠的上位機程序，實現數據接收；
3、數據發送頻率在儀表的PS=1996時設置；

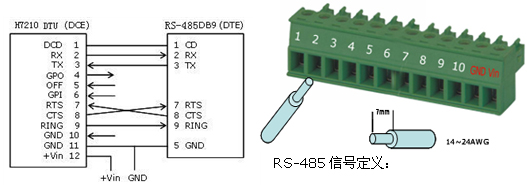

四、儀表接線圖
RS-485信號定義：
|
引腳 |
信號名稱 |
描 述 |
備 注 |
|
1 |
DCD |
|
|
|
2 |
RX |
接收的數據 |
接儀表485- |
|
3 |
TX |
發送的數據 |
接儀表485+ |
|
4 |
GPO |
|
|
|
5 |
OFF |
|
|
|
6 |
GPI |
|
|
|
7 |
RTS |
|
|
|
8 |
CTS |
|
|
|
9 |
RING |
|
|
|
10 |
GND |
地線 |
與用戶設備共地 |
|
11 |
GND |
地線 |
電源地 |
|
12 |
Vin |
+3.3~30V電源供電正極 |
工作電流350mA@12V |
五、其他
通訊數據方式可進行特殊定制，如有特殊要求，請?jiān)谟嗀洉r(shí)告知
六、實例
1）某電站庫區距離監控室10km，在監控室監控庫區水位，使用GPRS方案實現，方案如下：
在庫區安裝投入式水位傳感器（TDSB-416W），水位儀(TDS-3400)，并配有GPRS模塊（TDS-G2000），在監控室安裝我廠的上位機監控程序，則可以實時查看庫區水位，并且我廠監控程序支持自動文件保存功能，方便查看歷史水位。
2）某電站功率測量儀器在電站1樓，而監控室在電站4樓，距離非常遙遠，為解決遠距離傳輸問題，使用GPRS方案，方案如下：
使用我廠生產的功率表，并配有GPRS模塊，在監控室實現遠程無線監控，上位機具有自動存儲文件功能，方便查看歷史功率。 |
