一、概述
ME-5智能綜合測控裝置是轉速信號測控裝置與十六路巡檢控制儀的結合。儀表的精確性、穩定性、可靠性三大指標達國內先進水平。
特點：
I、巡檢表類
1、自動循環顯示被測量值、巡檢路數、報警通道。
2、具有三個上限及斷阻報警。
3、可分別在2-16路范圍內任意消隱不使用的巡檢通道。
4、每路巡檢時間在1.5-10秒內可設。
5、各巡檢通道可各自設定第一上限、第二上限、第三上限設定值，共用繼電器輸出。
6、具有自動校零系統，使儀表不會隨環境條件的變化而產生飄移。
II、轉速儀類
1、有七路控制點輸出。
2、可直接觀察機組的頻率或轉速、轉速百分比及百分比最大值。
二、主要技術指標
1、工作電源：70~220V DC 或 100~220V AC
2、工作環境：溫度-20℃~50℃，濕度≤85%不含腐蝕氣體；海拔高度≤2000米
3、測量范圍：
1、巡檢表：0.0~150.0℃、精度：±0.5%±1個字
2、轉速儀：轉速百分比:0.00~200.0%，精度：±0.1%
頻率：0.01~200.0Hz%，精度：±0.1%

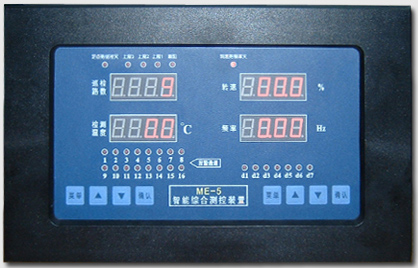

4、顯示功能
1、巡檢表：
上屏顯示巡檢路數，或設定參數代號
下屏顯示實測數據或設定參數的數據
第一上限、第二上限、第三上限、斷阻報警指示及具體功能通道指示燈
2、轉速儀：
上屏顯示轉速百分比或設定參數代號
下屏顯示發電機組的頻率或轉速或設定參數的數據
繼電器J1—J7動作指示燈
5、控制設定：
1、巡檢儀，全量程范圍內可任意設定
2、轉速儀，在一定范圍內設定
6、繼電器觸點容量：220VAC，3A
7、RS485通訊功能，滿足于主從線結構通訊，波特率300—9600可選
8、輸入信號：
1、巡檢儀：Pt100、Cu50、G53或Pt100與Cu50共用可選
2、轉速儀：PT信號、永磁機信號，可選
|
