二、系統配置

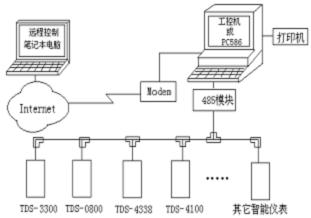

1、系統結構
A、樹根型(基于RS232)。
B、總線型(基于RS422、RS485)。
2、可配套儀表：我廠智能數字儀表。
3、系統軟件：
開發平臺：Windows 2000/XP/2003、Windows NT、Windows 7。
開發語言：VB6.0、VC++6.0、JAVA。
模塊結構：通信模塊、流程圖模塊、歷史模塊、調整模塊、報警模塊、分組控制模塊、趨勢模塊、系統優化模塊、報表模塊、驅動程序庫。
系統開發軟件：TDS2000A。
系統運行軟件：TDS2000B。
4、網絡系統：TDS2000系統是支持多機網絡的工作站。
5、支持遠程實時控制。
6、無線傳輸需配置：GPRS無線傳輸模塊以及固定的IP地址。
三、系統功能
（一）操作站功能
1、總性能
每個站可掛接64臺控制單元或采集單元，即控制點多達128點，測量點多達2048點。TDS-2000系統具有良好的人機接口，良好的過程控制、調節、數據處理、圖形顯示，可與我廠生產的智能數字儀表、國內外各種智能儀表及PLC等設備掛接，構成完整、實用、安全的TDS-2000集散控制系統。TDS-2000系統具有完善的圖形功能、顯示功能、報表功能、調節功能、趨勢功能等。
2、通信
操作站到適配器之間采用高速串行或多串口通信。傳輸距離不大于20米。適配器到儀表之間采用RS485總線網絡型或RS232一一對應輻射型。傳輸距離不大于1500米。
3、操作站功能
1)、總體界面：總體界面為操作者提供宏觀界面，從總體角度觀察對象，操作者可在一個界面內同時觀察最多28個顯示塊，這些塊即可以是工作塊，也可以是8個或16個工位控制分組，即可以是整體或流程圖，也可以是說明的注釋塊，用快捷鍵或鼠標可進入圖塊功能。
2)、流程界面：流程界面共有128頁，可顯示工藝流程檢測點，控制點的實時工藝參數，可對溫度、壓力、流量、開關量點、閥門開度等進行實時監測。
3)、控制分組界面：控制分組界面為操作提供有密切相關的8個回路的界面，每個界面用儀表圖和數字顯示8個工位的測量值、給定值、輸出閥位值、回路運行狀態等。同時可對每個工位的給定值、輸出值、回路運行狀態等進行操作。
4)、調整界面：調整界面給用戶提供一詳細的調節界面，可觀察操作一個工位變化。顯示及設定該回路的測量值、給定值、輸出閥位值等調整參數，同時顯示儀表圖及實時調節趨勢圖，調整界面對PID參數的調整，觀察調節效果是非常實用的界面
5)、報警界面：每個界面能顯示20個回路的報警情況，最多16個界面記錄320個回路的報警情況。
6)、趨勢界面：趨勢曲線可分為三種類型，即實時趨勢、歷史趨勢和批量趨勢。每頁趨勢界面最多顯示8筆趨勢曲線，總共有112頁，其中實時趨勢16頁，歷史趨勢64頁，批量趨勢32頁。在一幅界面上，能多筆同時顯示，也可以任選一筆單獨顯示。
7)、報表：報表可為用戶自定格式，可有即時打印、班報表、日報表、和月報表。
8)、系統組態：TDS-2000A組態系統為TDS-2000B運行系統提供一個完整的安裝、組合各功能的基礎。其中包括基本組態、總體組態、流程圖組態、分組控制組態、調整界面組態、趨勢界面組態、報表、報警組態與登記等。
（二）網絡功能
1、配置網絡組件
Windows提供了非常完備而靈活的網絡功能，它支持多種網絡環境。網絡安裝包括硬件安裝和軟件安裝。在網絡軟件安裝之前必須保證網絡硬件已經安裝完（包括網卡、電纜和其它設備）。如果Windows啟動時，沒有提供鍵入網絡口令，或桌面上沒有“網上鄰居”圖標，說明還沒有安裝正確的網絡組件。
2、資源共享
Windows提供了兩種級別的資源共享控制方法：全局資源的共享和個別資源的共享。
3、遠程實時監控及狀態查詢。
4、提供各節流點互連（通過LAN）。
（三）無線傳輸功能
1、無線傳輸模式
GPRS模塊與我廠智能數字儀表相配套將數據通過無線網絡傳輸?shù)侥繕穗娔X，可實現偏遠地區的數據監控，節約人力、物力。
2、基本配置
我廠智能數字儀表、GPRS模塊。
3、使用TCP網絡協議，并且支持將數據以短信形式發送到1~5個號碼，可自由設定發送時間間隔。
4、適用范圍
遠程抄表，偏遠水庫位傳輸，水庫與監控室相隔較遠等。
